多绳摩擦式矿用提升机

发布时间:2020-09-18 09:10:10

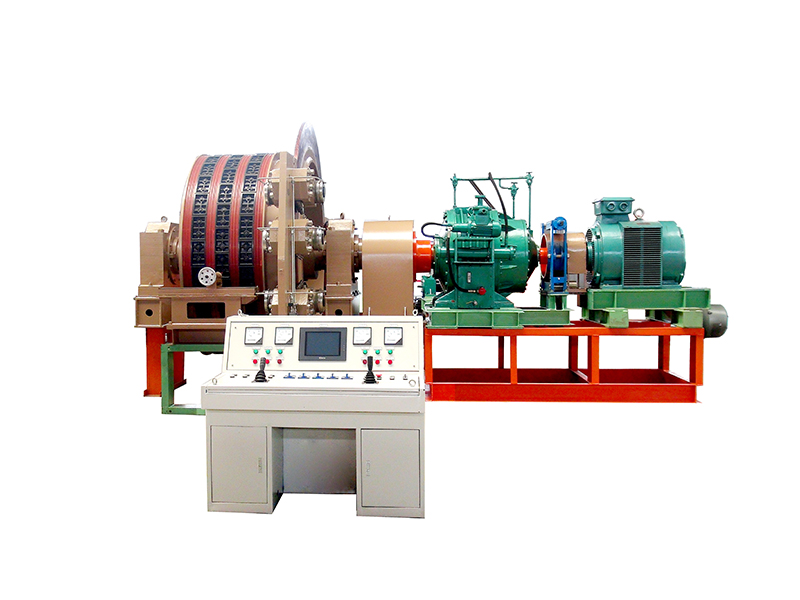

JKMD型多绳摩擦型提升机

产品介绍

多绳摩擦式提升机广泛用于煤炭、有色金属、黑色金属、非金属、化工等矿山的竖井、斜井的提升系统用作提升矿物、升降人员和物料及设备等,是矿井系统设备的咽喉,也可做其他牵引运输设备,属于矿山机械设备一类。


提升机型号表示方法应符合GB/T 25706-2010 《矿山机械产品型号编制方法》的规定

摩擦轮直径为1.6m,4根钢丝绳,单电机带减速器变频调速落地式多绳摩擦式提升机的产品型号为:JKMD-1.6×4 PⅠ

工作原理

多绳摩擦式提升机采用柔性体摩擦传动原理。钢丝绳围绕在摩擦轮上,利用钢丝绳与摩擦衬垫间的摩擦力来提升或下方重物或人员。设钢丝绳在摩擦轮的围包角围α,钢丝绳两端的张力分别围T1、T2,钢丝绳与摩擦衬垫间的摩擦系数为μ,钢丝绳与衬垫间的摩擦力为F。在T1>T2的条件下,钢丝绳刚要沿着摩擦轮滑动时的平衡条件为F=T1-T2。欧拉公式阐明了T1、T2、μ、α各参数之间的关系。

T1/T2=eμα

式中:e——自然对数的底,e≈2.718

本公式即为多绳摩擦式提升机的基本工作原理。

多绳摩擦式提升机以电动机为动力源,通过减速器、主导轮装置等传动系统和工作系统,利用摩擦力F,实现提升机容器在井筒中的升降。采用盘式制动器、液压油组成的制动系统来控制提升机的减速和停车;用测速发电装置、离心限速器等来控制提升机的运行速度;用配置编码器、模拟柱状显示器、数显表示来反映提升机在井筒中的位置。通过一系列电气、机械、液压的控制、保护系统来保证机器安全运行

主要结构

减速器:(Ⅰ)型为双力线中心传动减速器,(Ⅱ)型为行星减速器,(Ⅲ)型为低速电机直联。

主导轮装置:整体式或剖分式的焊接卷筒,采用滚动轴承支撑。

盘式制动器:用碟形弹簧产生制动力,液压开闸。

液压站:配置双泵、双电液调压装置。

深度指示器:牌坊式深度指示器或模拟柱状显示器、数显等。

测速发电式限速和测速反馈装置。

集中控制的操纵台。

发动机

异常情况

提升机在出现下列情况时均会自动的进行安全制动,待查清情况和排除故障后,才能进行正常运行。

⑴闸瓦间隙超过2毫米时;

⑵测速反馈的联结线断线;

⑶等速运行阶段,速度超过额定速度的15%时;

⑷减速运行阶段,速度超过限速板的继电速度10%时;

⑸液压站油压超过预先限定的最高油压时;

⑹主电源电流值过大超过空气开关的整定值时
