2JTP型矿用提升绞车

发布时间:2020-09-18 08:57:30

产品简介

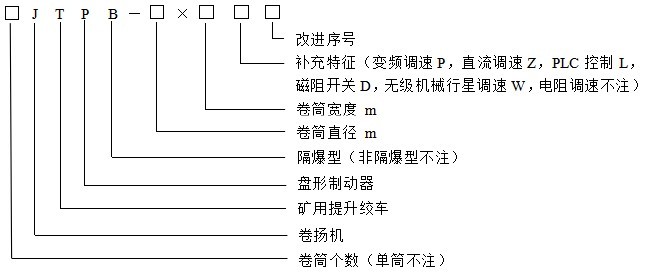

提升机型号表示方法应符合GB/T 25706-2010 《矿山机械产品型号编制方法》的规定。


卷筒直径为1.2m,宽度为1.2m,采用电阻调速的隔爆单筒单绳缠绕式矿用提升绞车的产品型号为:JTP-1.2×1.2。

卷筒直径为1.6m,宽度为1.2m,采用变频调速的非隔爆单筒单绳缠绕式矿用提升绞车的产品型号为:JTP-1.6×1.2P。

产品参数

卷筒直径:1 m

卷筒宽度:0.8 m

最大提升量:1.5 t/15 KN(只能载物)

提升速度:1.7 m/s

一层缠绕容绳量:209 m

二层缠绕容绳量:423 m

三层缠绕容绳量:642 m

钢丝绳直径:12 mm

减速比:31.5

电机转速:970 r/min

电机功率:45 KW

外形尺寸:3.1 m×2.8 m×1.8 m

注意:以上参数为仅供参考,应以实际安装后结果为准。

工作原理

当启动主电机时,由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上,经过减速器传动减速后,再由减速器的被动轴通过齿轮联轴器传递给主轴装置,若不断改变电动机的转向,可使卷筒进行缠绕或放松钢丝绳,使提升容器在井筒 作上下往返周期性运动

主要组成

1、主轴装置

2、减速机

3、电机

4、盘型制动器

5、液压系统

6、深度指示器

7、电控部分

8、联轴器

9、其他零散部件
